华康中医院消防报警系统如何设计？组成部分有哪些
消防报警系统设计是非常重要的一项工作，在消防报警系统设计时需要考虑到很多问题，从而保证设计的效果，那么到底华康中医院消防报警系统如何设计?跟随北京国泰良友一起看下吧。

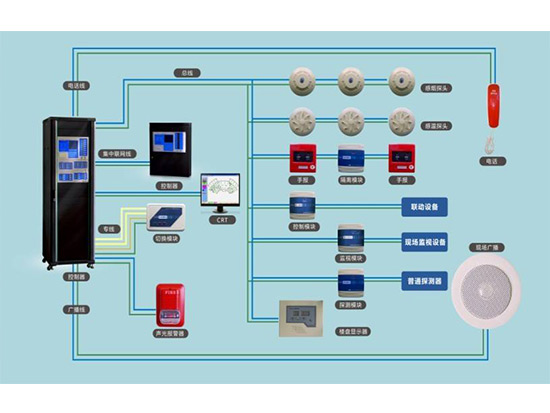

火灾自动报警系统组成及工作原理
火灾自动报警系统主要由火灾探测报警系统与消防联动控制系统两大部分组成，实现火灾早期探测和报警、向各类消防设备发出控制信号并接收、显示设备反馈信号，进而实现预定消防功能的一种自动消防设施。
在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备。火灾自动报警控制器就是火灾报警装置中基本的一种。其向火灾探测器提供高稳定度的直流电源，监视连接各火灾探测器的传输导线有无故障，接收火灾探测器发送的火灾报警信号，迅速、正确地进行转换和处理，并以声、光等形式指示火灾发生的具体部位，进而发送消防设备的启动控制信号。
消防联动控制系统
消防联动控制系统是火灾自动报警系统中，接收火灾报警控制器发出的火灾报警信号，按预设逻辑完成各项消防功能的控制系统。由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。
华康中医院消防报警系统
系统设计
1、系统保护等级确定
每拿到一个设计任务，首先应确定系统的保护等级，进而确定系统报警方式。依据《火灾自动报警系统设计规范》GB50116-98，200床以上的病房楼火灾自动报警保护系统需按一级保护设置，设置集中报警系统。消防控制室设置在一层，消防信号经连廊进入医院原有消防控制室。报警主机与城市火灾报警信息网连接。
2、报警区域的划分
一般报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。吴淞医院外科大楼地下一层和地下二层分别有两个防火分区。首层以上每层为一个防火分区。故本项目按每楼层为一个报警区域设计。
3、火灾探测系统设计
自动喷水灭火系统是水专业设置的自動灭火系统。在本项目中该系统接入火灾自动报警系统的主要有三种信号：水流指示器、信号阀、湿式报警阀等。水系统中的自动启动系统是指开放一只喷头后自动启动系统，喷头的开放将驱动水流指示器和湿式报警阀组的压力开关和水力警铃，湿式报警阀组的压力开关直接自动启动自动喷水灭火系统消防给水泵，当系统无消防给水泵时，压力开关动作信号应传至消防控制中心报警，这样系统完成自动启动。水力警铃的作用是就地机械水力自动报警，提醒着火现场的人员尽快疏散离开火场，喷淋系统内是不允许无水的，当这个信号蝶阀关闭时，会传输一个信号给消防报警系统，消防报警系统接收到信号(所以叫信号蝶阀)，提示这个楼层的消防喷淋系统是无水状态，应快速维修。这些信号阀的设置，主要是由水专业确定位置，电气信号线接入对应位置。
4、火灾警报装置的设置
本项目火灾警报装置采用的是声光警报器。
(1)警报器的设置：本项目在每个楼层的楼梯口、电梯前
室及走廊上都设有警报器。
(2)安装方式及接线：每个声光警报器采用壁挂式安装，
底边距地2.4m。报警信号线(BV-2X1.5)通过HJ-1825模块接入报警器。
5、消防联动控制系统设计
自动喷水灭火系统的联动控制设计
该项目水专业采用的是湿式系统。根据湿式系统的特点，电气控制方式为;
(1)联锁控制：不论消防联动控制器处于自动或手动状态，
湿式报警阀压力开关的动作信号都能直接联锁启动消防泵向管网持续供水，
(2)联动控制：湿式报警阀压力开关的动作信号同时传至消防联动控制器，作为系统的联动触发信号。
华康中医院消防报警系统
(3)手动控制：将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至消防控制的手动控制盘上。以便直接启动供水泵。
(4)将水流指示器、信号阀、压力开关、喷淋消防泵的启停信号反馈至消防联动控制器。
电梯的联动控制
(1)在消防中心设置电梯监控盘，显示各电梯运行状态。
(2)火灾发生时，根据火灾情况及场所，由消防中心电梯监控盘发出指令，指挥电梯按消防程序运行，对全部或任意一台电梯进行对讲，说明改变运行程序的原因，消防电梯保持运行。
(3)火灾指令开关采用钥匙型开关，由消防中心负责火灾时的电梯控制。
通过北京国泰良友的介绍，相信大家对华康中医院消防报警系统设计和组成也清楚了吧，想要了解更多信息记得关注我们的网站。
